Für die Serien Produktion:

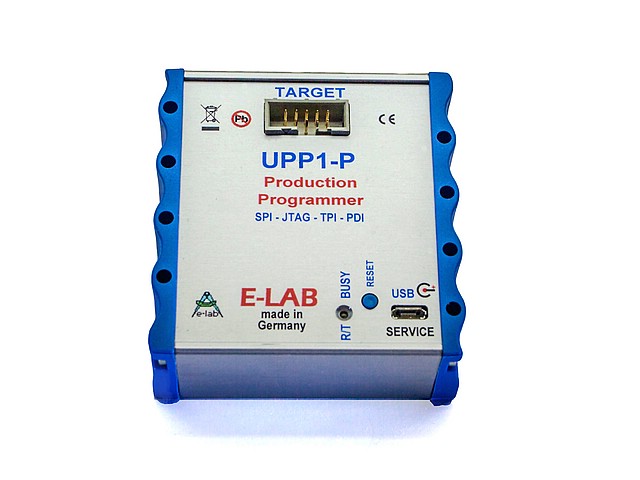

UPP1-P in-System Programmer

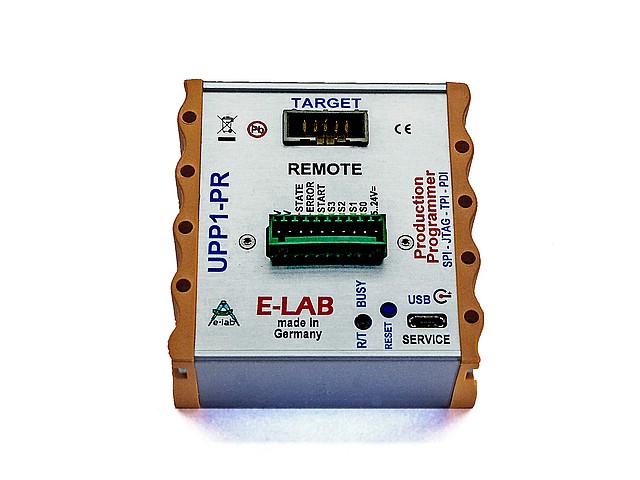

UPP1-PR in-System Programmer mit Fernsteuerung

InCircuit Programmierer mit micro-SD FlashCard
für AVR - AT89Sxx - AT89LSxx - AT89LPxx - TI/Chipcon CC2430

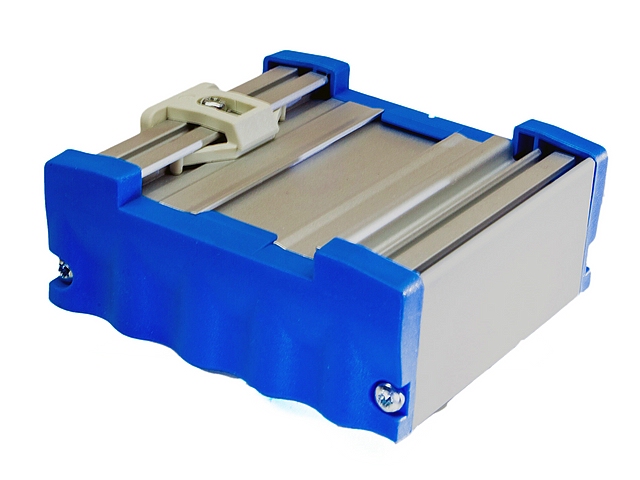

Zur Montage auf Hutschiene

UPP1-P/R -- JTAG, SPI, TPI und PDI Modes

  • Anschluss an den PC über die USB Schnittstelle
  • UPP1-P/R arbeitet im Full-Speed USB-2 Modus.
  • Kann auch an USB-1 Ports und HUBs angeschlossen werden
  • Automatische Anpassung an die Spannung der Ziel-CPU (1.7-5.5Volt, ca. 50mA)
  • Komfortable und umfangreiche Software
  • Software läuft unter XP. Vista und Windows7, 32 und 64Bit
  • Kleines, leichtes und handliches Gerät ca. 72x75x30mm
  • Unterstützt alle SPI, JTAG, PDI und TPI programmierbaren AVRs
  • Unterstützt die XMegas im PDI Mode
  • Unterstützt die Tinys im TPI Mode
  • Unterstützt alle SPI programmierbare AT89Sxx, AT89LSxx und AT89LPxx Typen
  • Unterstützt die TI/ChipCon CC1110, CC2510 und CC2430 Familie
  • Selbst Update mit neuer Firmware vom PC aus.
  • SPI, JTAG, PDI und TPI programming Support
  • Speicherung aller Daten in einer austauschbaren microSD Flashkarte
  • Kein Netzteil erforderlich. Gerät wird der Schnittstelle des PC’s oder über die Fernsteuerung 5..24V versorgt (UPP1-PR).
  • Programmer kann das Target mit einer programmierbaren Spannung versorgen,
    von 1.7 bis 5.2Volt, 30..300mA
  • Hexfiles werden vom PC in den Programmer geladen und gespeichert
  • CPU Typ, Fusebits etc. werden vom PC aus eingestellt.
  • Checksummen Generierung
  • Projekt orientiert
  • Auch als Produktions Programmer mit Drahtfernsteuerung erhältlich (UPP1-PR)
  • programmiert 128kB Flash (voller Mega128 mit JTAG) in 3..4 sec
  • UPP1-P/R benötigt keine Adapter für PDI Programmierung !
  • Verarbeitet AES verschlüsselte Projekte mit dem Tool PackProg.exe und auch direkt aus der microSD Karte!

Erweiterte Version "PR"

  • Draht Fernsteuerung mit 5..24V Pegel
  • 1 aus 16 Projekten auswählbar
  • komplett galvanische Trennung (ohne USB)
  • on-the-fly Umschaltung zwischen USB und Remote Betrieb

Dokumentation/Firmware

Fernsteuerung vonUPP1-P mit der DLL in der Produktion durch ein Prozess Steuerung System. Hier schauen hier>>

Fernsteuerung des UPP1-PR in der Produktion durch Prozessrechner beliebiger Bauart

Version UPP1-PR

Der Programmer UPP1-PR kann ferngesteuert werden. Die Kommunikation des Programmers mit der steuernden Einheit (PC, Prozessrechner, SPS) erfolgt über 7 Steuerleitungen, die optisch entkoppelt sind.

Eines aus bis zu 16 in der microSD Card gespeicherten Programmen kann ausgewählt werden. Der Programmer kann gestartet werden, der Status kann abgefragt werden.

Die Kommunikation erfolgt komplett über diese Steuer Leitungen. Der USB Anschluss des Programmers wird nicht benutzt. Die Station muss von extern mit 5..24V= versorgt werden (max 200mA). Die Station versorgt den Programmer mit 6V= so dass dieser wiederum in der Lage ist, die angeschlossene CPU bzw. Zielsystem mit einer programmierbaren Spannung zu versorgen (1.7..5.5Volt, 30..300mA max). Auch die Spannungs Versorgung ist in diesem Fall durch einen Schaltregler galvanisch getrennt.

Der Programmer kann auch ohne Remote Leitungen direkt am PC betrieben werden, genau so wie die Standard Ausführung.

  • Steuerleitungen optisch entkoppelt
  • Steuerpegel 5..24Volt=
  • Eingangs Widerstand 2.2kOhm
  • Open Collector Ausgang, max. 35V=
  • Ausgangs Widerstand 1kOhm
  • Ein- und Ausgänge kurzschlussfest und verpolungssicher
  • 4 binäre Programm/Projekt Selekt Eingänge (1 aus 16)
  • 1x Start Eingang, 1x Status Ausgang, 1x Error Ausgang
  • Anschlüsse als Feder Klemmleisten ausgeführt
  • Selbstrückstellende Sicherung in der Versorgungs Leitung
  • Problemloser Austausch möglich, ohne die Haupt Verkabelung zu lösen.
  • Dadurch extrem Service freundlich.

Ausführliche Beschreibung und Einbau Anleitung im UPP1-PR Manual

UPP1-P
Preis €230.- +ship +MwSt



UPP1-PR
Preis €310.- +ship +MwSt
