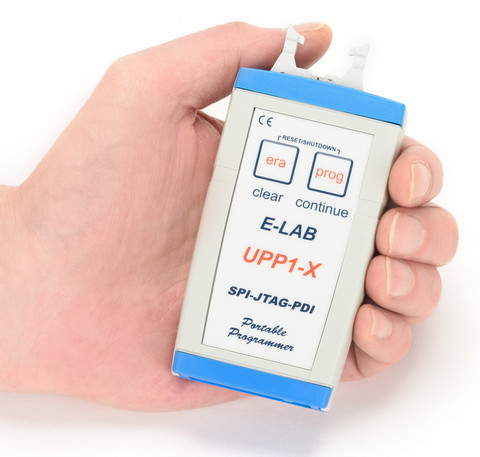

InCircuit Programmierer mit mini-SD
FlashCard
für AVR - AT89Sxx - AT89LSxx - AT89LPxx
- TI/Chipcon CC2430 - R8C
UPP1-USB -- JTAG, SPI, TPI und PDI Modes
- Anschluss an den PC über die USB Schnittstelle
- UPP1-USB arbeitet im High-Speed USB-2 Modus (480Mbit/sec).
- Kann auch an USB-1 Ports und HUBs angeschlossen werden
- Automatische Anpassung an die Spannung der Ziel-CPU (2.7-5.5Volt,
ca. 30mA)
- Komfortable und umfangreiche Software
- Software läuft unter XP. Vista
und Windows7, 32 und 64Bit
- Kleines, leichtes und handliches Gerät ca. 100x55x20mm
- Unterstützt alle SPI, JTAG, PDI und TPI programmierbaren
AVRs
- Unterstützt die XMegas im PDI Mode
- Unterstützt die Tinys im TPI Mode
- Unterstützt alle SPI programmierbare AT89Sxx,
AT89LSxx und AT89LPxx Typen
- Unterstützt die TI/ChipCon CC1110, CC2510
und CC2430 Familie
- Unterstützt die Renesas R8C Familie
- Selbst Update mit neuer Firmware vom PC aus.
- SPI, JTAG, PDI und TPI programming Support
- Speicherung aller Daten in einer austauschbaren MMC Flashkarte
- Kein Netzteil erforderlich. Gerät wird der Schnittstelle
des PC’s oder vom Target versorgt.
- Programmer kann das Target mit einer programmierbaren Spannung
versorgen,
von 3.3 bis 5.2Volt, 30..300mA
- Hexfiles werden vom PC in den Programmer geladen und gespeichert
- CPU Typ, Fusebits etc. werden vom PC aus eingestellt.
- Programmierer kann von Target zu Target getragen werden ohne
Daten Verlust.
- Checksummen Generierung
- Projekt orientiert
- Auch als Produktions Programmer Version erhältlich
- programmiert 128kB Flash (voller Mega128 mit JTAG) in 3..4 sec
Erweiterte Version "S"

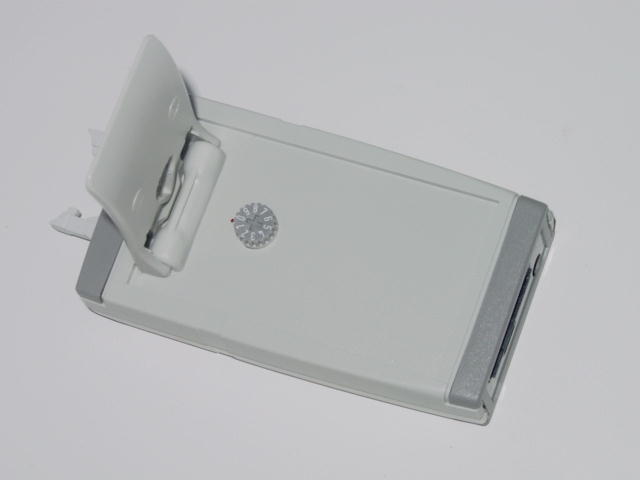

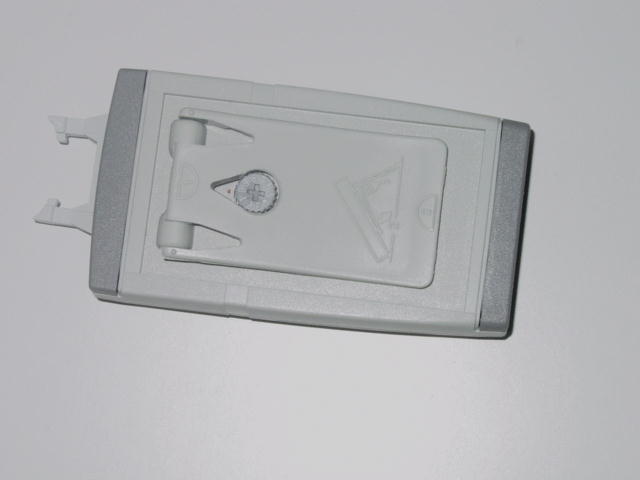

- Offline bis zu 10 unterschiedliche Projekte über
Dreh-Wahlschalter auf der
Rückseite wählbar.

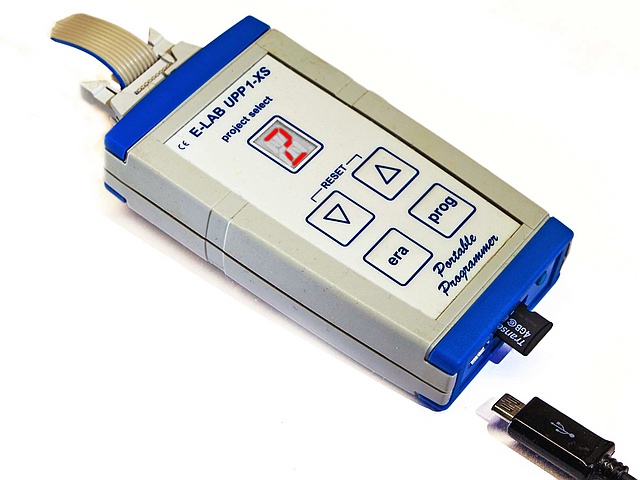

- mini-SD Karten verwendbar
Weitere Optionen
Option externes Schaltnetzteil mit 8Volt/400mA
(nicht enthalten)

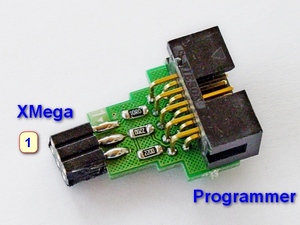

Option Adapter von Atmel 6pol SPI zu Atmel
10pol Programmierstecker (nicht enthalten)
Option Adapter von E-LAB JTAG zu Atmel
JTAG Programmierstecker (nicht enthalten)
Option Adapter von ISP3 6pin auf TI/ChipCon
CC2430 Evaluation Board (nicht enthalten)
• Option Adapter von ISP3 10pin auf Atmel
6pin XMega Stecker
(nicht enthalten)
Dokumentation/Firmware
Fernsteuerung des UPP1-USB Typ D in der Produktion
durch Prozessrechner beliebiger Bauart über die
Docking Station

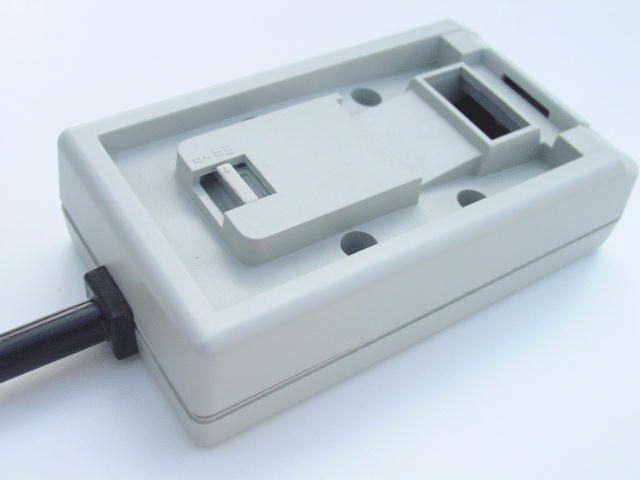

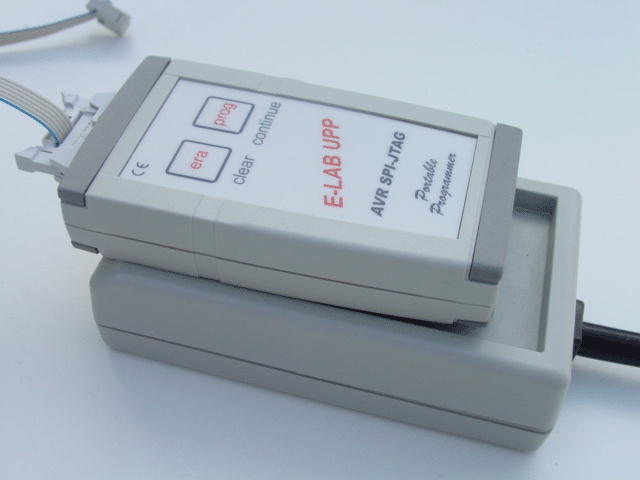

Der Programmer UPP1-USB Typ D wird in seine Docking
Station eingeklinkt und ist mit dieser über ein Flachbandkabel
verbunden. Die Kommunikation des Programmers
mit der steuernden Einheit (PC, Prozessrechner, SPS) erfolgt über
7 Steuerleitungen
der Docking Station, die optisch entkoppelt sind.
Eines aus bis zu 16 in der MMC/SD Card gespeicherten Programmen
kann ausgewählt werden. Der Programmer kann gestartet werden,
der Status kann abgefragt werden.
Die Kommunikation erfolgt komplett über die Docking Station.
Der USB Anschluss des
Programmers wird nicht benutzt. Die Station muss von extern mit
8..24V= versorgt
werden (max 200mA). Die Station versorgt den Programmer mit 8V=
so dass dieser
wiederum in der Lage ist, die angeschlossene CPU bzw. Zielsystem
mit einer
programmierbaren Spannung zu versorgen (3.3..5.5Volt, 30..300mA
max).
Der Programmer kann auch ohne Docking Station direkt am PC oder
stand-alone
betrieben werden, genau so wie die Standard Ausführung.
- Steuerleitungen optisch entkoppelt
- Steuerpegel 5..24Volt=
- Eingangs Pegel Polarität wählbar, low-aktiv oder high-aktiv
- Eingangs Widerstand 2.2kOhm
- Open Collector Ausgang, max. 35V=
- Ausgangs Widerstand 1kOhm
- Ein- und Ausgänge kurzschlussfest und verpolungssicher
- 4 binäre Programm/Projekt Selekt Eingänge (1 aus 16)
- 1x Start Eingang, 1x Status Ausgang, 1x Error Ausgang
- Anschlüsse als Feder Klemmleisten ausgeführt
- Selbstrückstellende Sicherung in der Versorgungs Leitung
- UPP1-Programmer Typ D wird einfach in die Docking Station eingeklinkt
- Problemloser Austausch möglich, ohne die Haupt Verkabelung
zu lösen.
- Dadurch extrem Service freundlich.
Ausführliche Beschreibung und Einbau Anleitung im UPP1 Manual
XMega programming info
PDF
|
UPP1-USB
Preis €220.- +ship +MwSt
|
