Evaluation, Test und Demo Hardware

Fúr den Aufbau von kleinen Serien, zu Testzwecken und um das angestrebte Konzept zu Testen.

Die bei manchen Boards vorhandene Firmware oder PC-Software ist als Beispiel
zu betrachten. Es wird keine Gewähr auf Vollständigkeit oder Fehlerfreiheit übernommen



Boards

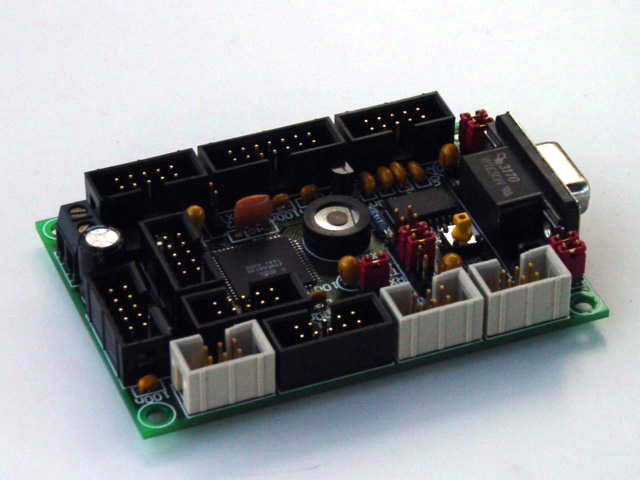

EvaBoard-I
Evaluation Board für Soft- und Hardware Entwicklungen.

Mega128, 2xSerial, MMC/FAT16 Interface
für FAT16-MMC Board,
I2C Interface, Speaker, alle Ports
auf Steckverbinder herausgeführt.

Schaltplan
Bestückungsplan

Preis: euro 98.- +MwSt +ship
Artikel: Evaboard I
BestNr: 2013

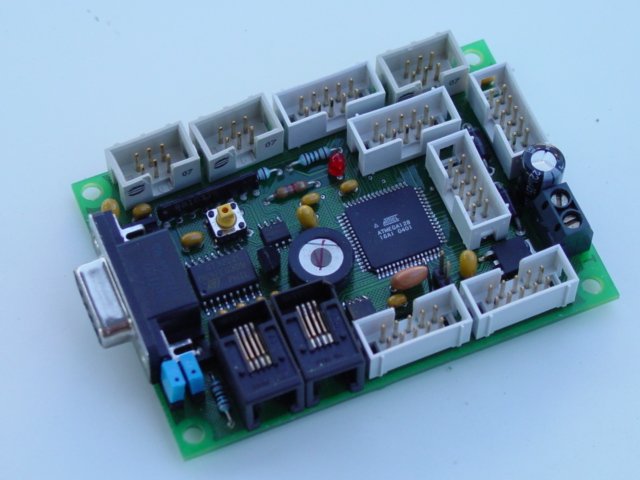

EvaBoard-485
Evaluation Board für Soft- und Hardware
Entwicklungen.

Mega128, 1xSerial, 1xRS485, MMC/FAT16 Interface für FAT16-MMC Board,
I2C Interface, Speaker, 2k FRAM, alle Ports
auf Steckverbinder herausgeführt.

Schaltplan
Bestückungsplan

Preis: euro 105.- +MwSt +ship
Artikel: Evaboard 485
BestNr: 2027

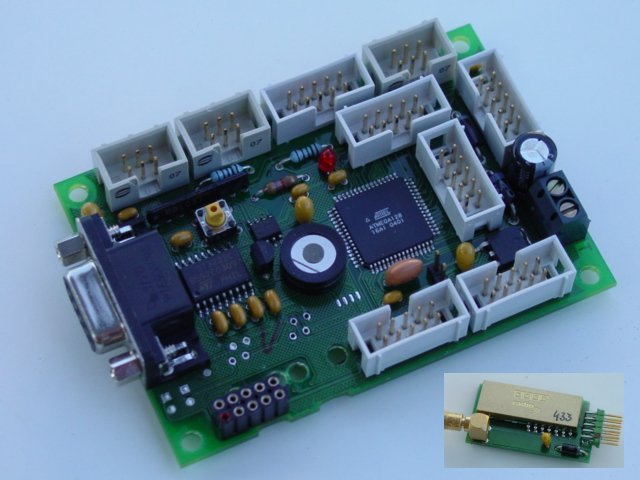

EvaBoard-Radio
Evaluation Board für Soft- und Hardware
Entwicklungen.

Mega128, 1xSerial, 1xRF-Radio Buchse, MMC/FAT16 Interface für FAT16-MMC Board, I2C Interface, Speaker, 2k FRAM, alle Ports auf Steckverbinder heraus geführt. Ohne RF-Radio Modul.

Schaltplan
Bestückungsplan

Preis: euro 98.- +MwSt +ship
Artikel: Evaboard Radio
BestNr: 2040

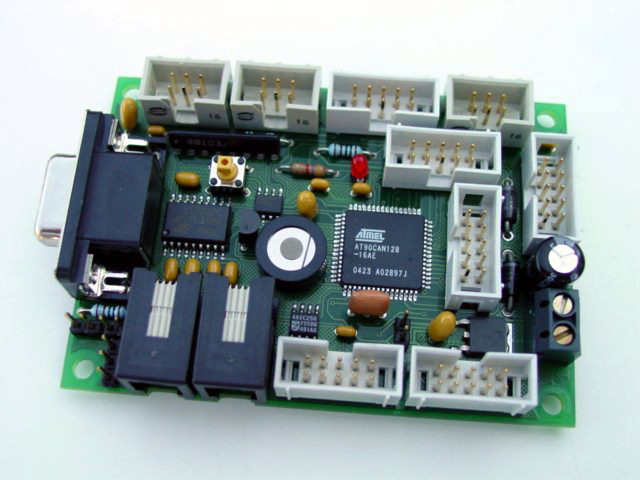

EvaBoard-CAN
Evaluation Board für Soft- und Hardware
Entwicklungen.

Mega128CAN, 1xSerial, 2xCAN Buchse, MMC/FAT16 Interface für FAT16-MMC Board, I2C Interface, Speaker, 2k FRAM, alle Ports auf Steckverbinder heraus geführt.

Schaltplan
Bestückungsplan

Preis: euro 120.- +MwSt +ship
Artikel: Evaboard CAN
BestNr: 2072

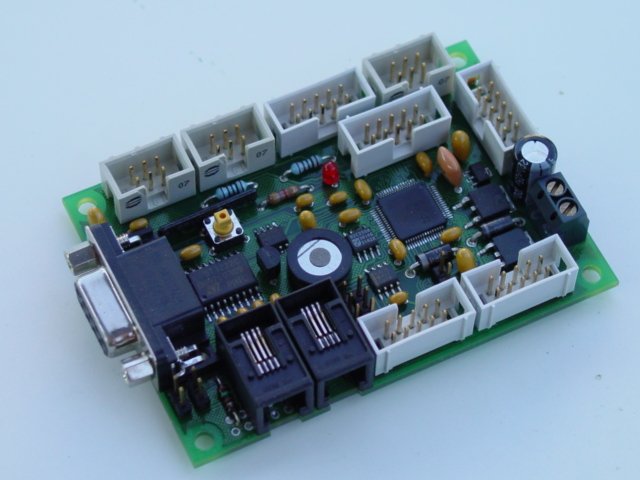

EvaBoard-ARM7
Evaluation Board für Soft- und Hardware
Entwicklungen für den ARM7

LPC2129, 1xSerial, 1xRS485 oder CAN, MMC/FAT16 Interface für FAT16-MMC Board, I2C Interface, Speaker, 2k FRAM, alle Ports auf Steckverbinder heraus geführt.

Schaltplan
Bestückungsplan

Preis: euro 120.- +MwSt +ship
Artikel: Evaboard ARM
BestNr: 2041

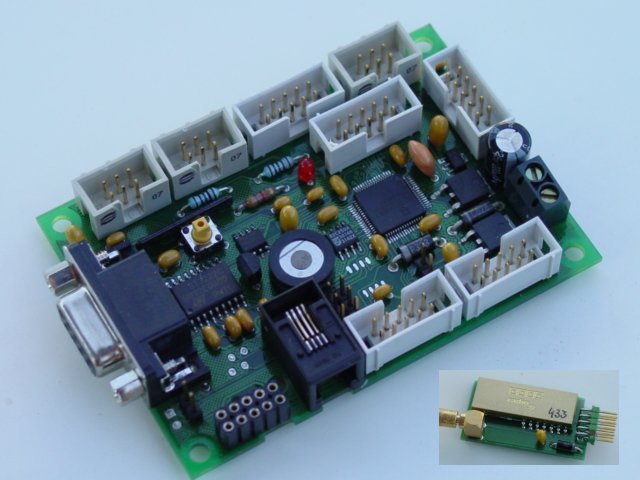

EvaBoard-ARM7-Radio
Evaluation Board für Soft- und Hardware
Entwicklungen für den ARM7

LPC2129, 1xSerial, 1xCAN, 1xRF-Radio Buchse, MMC/FAT16 Interface für FAT16-MMC Board, I2C Interface, Speaker, 2k FRAM, alle Ports auf Steckverbinder herausgeführt. Ohne RF-Radio Modul.

Schaltplan
Bestückungsplan

Preis: euro 120.- +MwSt +ship
Artikel: Evaboard ARM Radio
BestNr: 2042

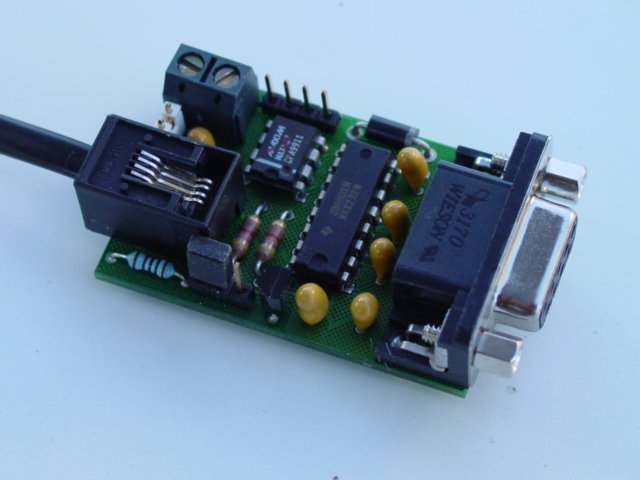

RS232-485 Converter
Pegel/Level Converter von RS232 RS485
Zum Anschluss an PC Systeme und die Evaluation Boards mit RS485 Interfaces





Schaltplan
Bestückungsplan

Preis: euro 35.- +MwSt +ship
Artikel: RS232-485 Converter
BestNr: 2043

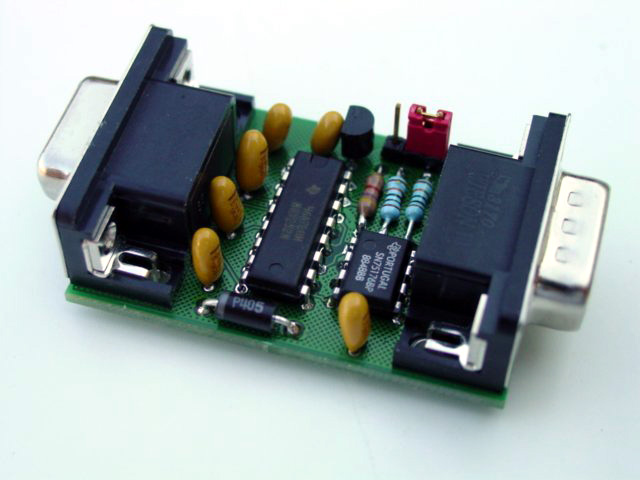

RS232-ProfiBUS Converter
Pegel/Level Converter von RS232 RS485 mit
ProfiBUS Belegung. Zum Anschluss an PC Systeme und die Evaluation Boards mit Profi BUS Interfaces





Schaltplan
Bestückungsplan

Preis: euro 35.- +MwSt +ship
Artikel: RS232-ProfiBUS
BestNr: 2076

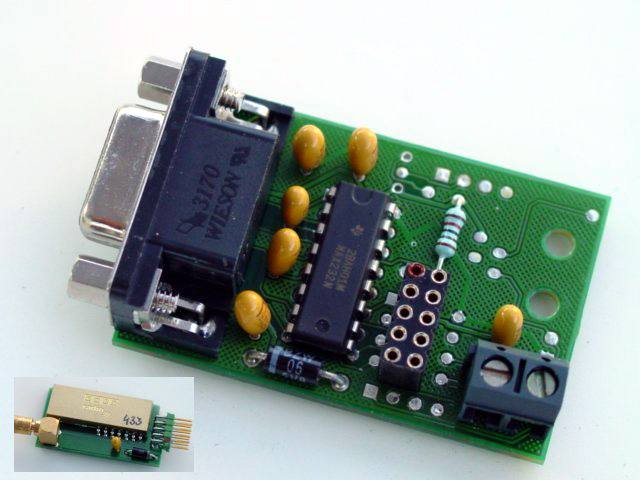

RS232-Radio Converter
Converter von RS232 zum EasyRadio Modul
Zum Anschluss an PC Systeme und die Evaluation Boards mit RF-Radio Interfaces
Ohne RF-Radio Modul.



Schaltplan
Bestückungsplan

Preis: euro 29.- +MwSt +ship
Artikel: RS232 Radio Converter
BestNr: 2044

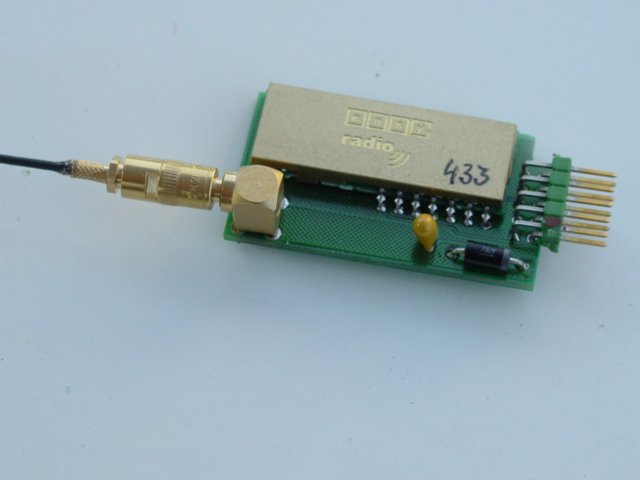

Radio-Transceiver Modul
EasyRadio board als plug-in für alle EvaBoards mit RF-Radio Buchse und obigen RS232-Radio Converter.
Wahlweise mit 433MHz oder 866MHz.
Steckbare Stab Antenne enthalten.

Datenblatt EasyRadio-433
Datenblatt EasyRadio-866
Schaltplan
Bestückungsplan

Preis: euro 70.- +MwSt +ship
Artikel: Radio Transceiver Modul
BestNr: 2045

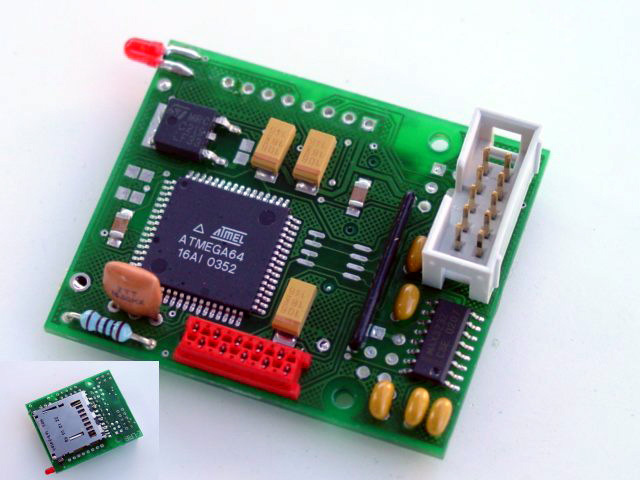

MMC-Disk Drive RS232
Autarkes MMC Flash Karten Laufwerk für MMC und SD Karten. RS232 Interface zum PC oder an alle Mikro Controller Boards.
Onboard Mega32 enthält das FAT16 File System. Firmware als Source zum Download, ebenso ein umfangreiches PC Test Programm. Ohne Flash Karte.

AVR Sources, PC Demo und Test Programm
Schaltplan
Bestückungsplan

Preis: euro 50.- +MwSt +ship
Artikel: MMC-M64ser
BestNr: 2046

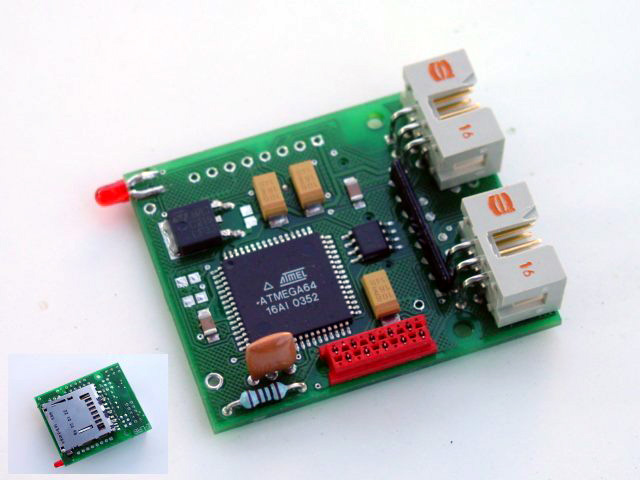

MMC-Disk Drive I2C
Autarkes MMC Flash Karten Laufwerk für MMC und SD Karten. I2C Interface zu Mikro Controller Boards.
Onboard Mega32 enthält das FAT16 File System. Firmware liegt als Source bei, ebenso ein Test Programm. Ohne Flash Karte.

AVR Sources und Test Programm
Schaltplan

Bestückungsplan

Preis: euro 50.- +MwSt +ship
Artikel: MMC-M64i2c
BestNr: 2047

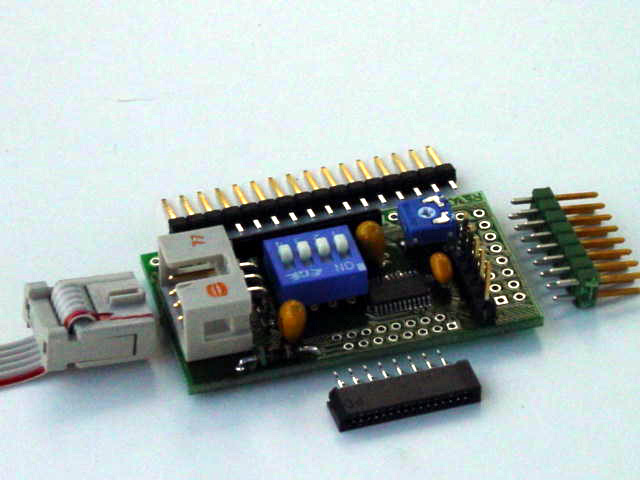

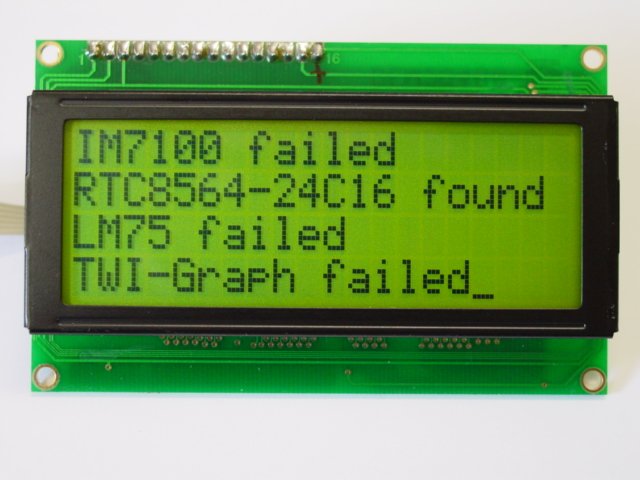

LCD-I2C Interface Adapter
Test und Demo Board für den AVRco
Multi-LCD Treiber. Passt zu den EvaBoards.
Bis zu 8 LCD Interfaces an eine I2C
Schnittstelle. 3 Standard Steckverbinder on Board für diverse LCD Anschluss Typen.

Schaltplan
Bestückungsplan

Preis: euro 17.- +MwSt +ship
Artikel: LCD-I2C
BestNr: 2014

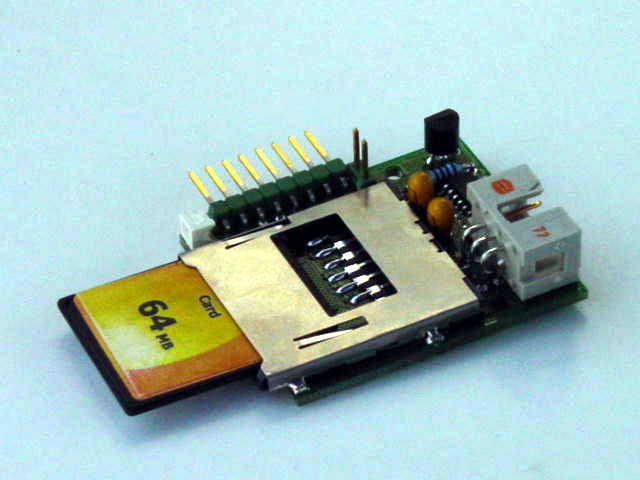

MMC Card Interface
Evaluation und Testboard für das
AVRco FAT16 Filesystem.
Passt zu zu den EvaBoards. Anschluss über 6pol FB Kabel. Level-shifter 3.3-5Volt auf der Platine.
Card-Halter mit Push-Push Auswurf.

Beispiel Programm
Schaltplan
Bestückungsplan

Preis euro 30.- +MwSt +ship
Artikel: MMC Card Interface
BestNr: 2015

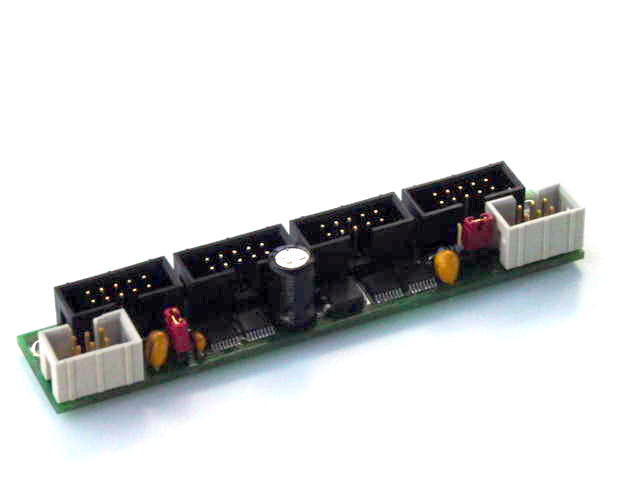

I2C Port Expander
Evaluation und Testboard für den AVRco I2C PortExpand Treiber.

Passt zu den EvaBoards. Anschluss über 6pol FB Kabel. Erweitert einen AVR um 4 bi-direktionale Ports. Wie beim AVR jedes einzelne Bit umsteuerbar.

Schaltplan
Bestückungsplan

Preis euro 33.- +MwSt +ship
Artikel: I2C Port Expander
BestNr: 2016

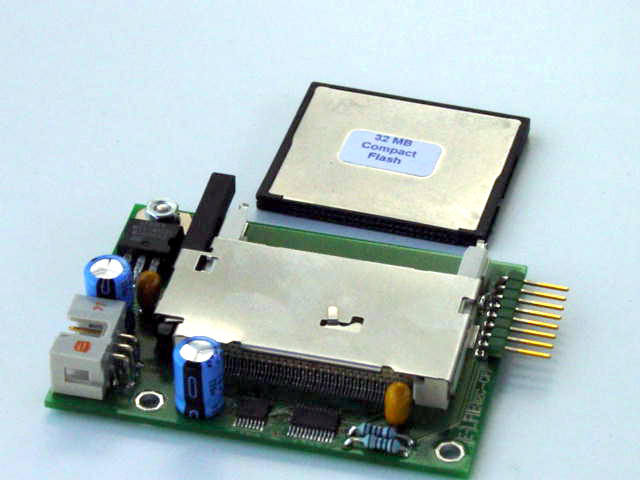

CF Card Interface
Evaluation und Testboard für das AVRco FAT16 Filesystem.

Passt zu den EvaBoards. Anschluss über I2C Interface. 3.3Volt Regler on Board. Card-Halter mit Auswurf. Auch für MicroDrives geeignet.

Schaltplan
Bestückungsplan

Preis euro 37.- +MwSt +ship
Artikel: CF-Card Interface
BestNr: 2017

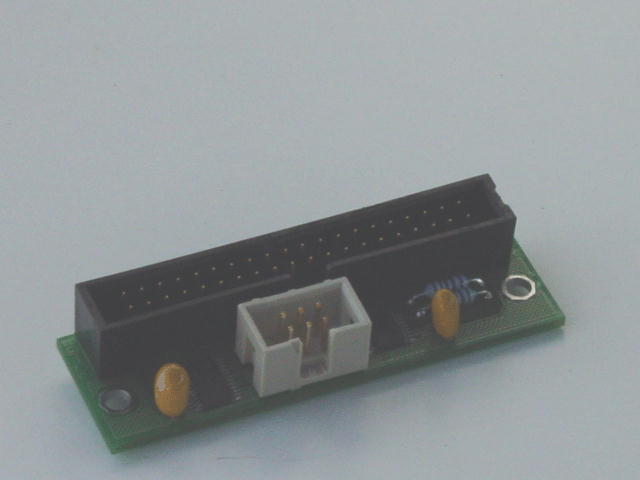

IDE Drive Interface
Evaluation und Testboard für das AVRco FAT16 Filesystem.

Passt zum EvaBoard. Anschluss über I2C Interface.

Schaltplan
Bestückungsplan

Preis euro 19.- +MwSt +ship
Artikel: IDE Drive Interface
BestNr: 2018

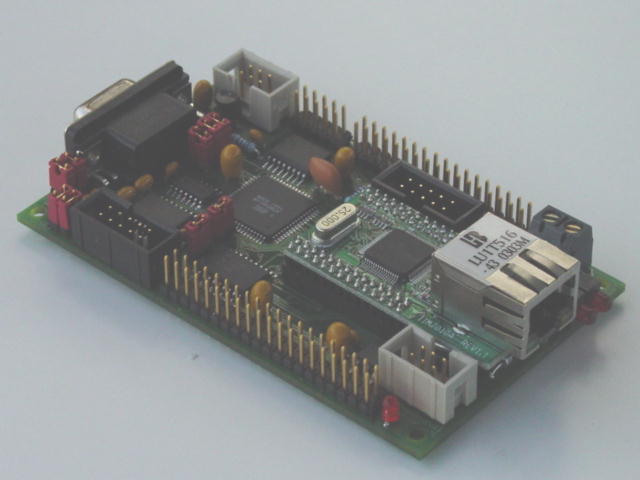

EtherBoard-II
Evaluation und Testboard für das
AVRco TCP/IP System.

Mega128, 32kB SRAM, 2xSerial IF.
10/100MBit CAT5 Interface.
Ethernet Einheit belegt nur das I2C
Interface des mega128. Fast alle
Ports herausgeführt.

Schaltplan
Bestückungsplan

Preis euro 150.- +MwSt +ship
Artikel: Etherboard II
BestNr: 2019

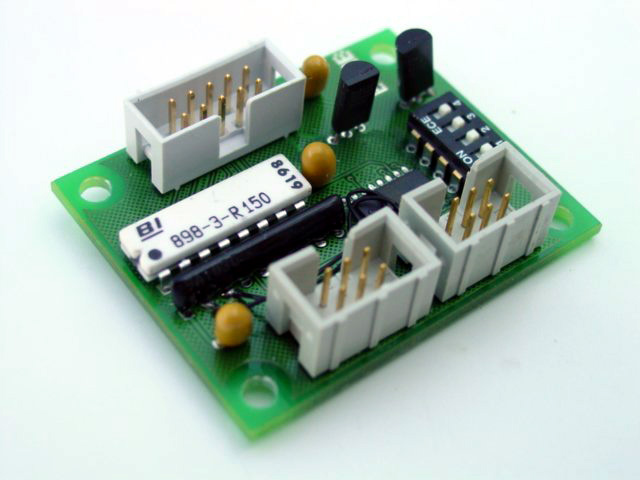

I2C-1Wire Interface Board
Bildet eine relativ einfache Brücke zwischen einem AVR und dem Dallas 1Wire BUS.

Wird durch den I2C BUS gesteuert. Bis zu 8 1Wire Busse können angeschlossen werden.
DS2482 1Wire Master, DS2433 1Wire EEprom und DS1821 Temperatur Sensor on Board.

Demo Programm
Schaltplan
Bestückungsplan

Preis euro 25.- +MwSt +ship
Artikel: I2C-1Wire
BestNr: 2077

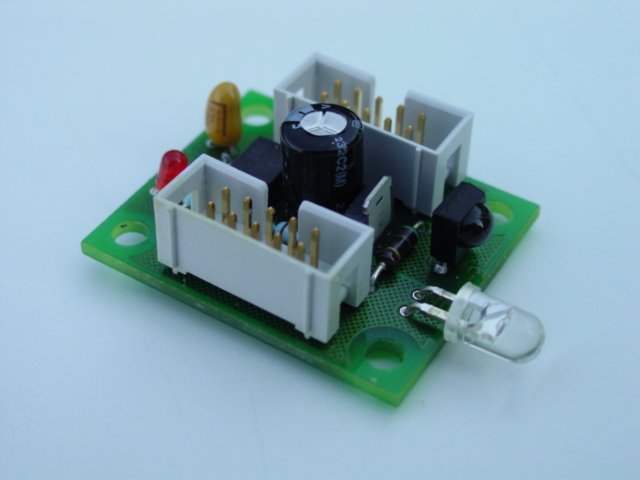

RC5 Demo Board
Evaluation und Testboard für den RC5 Infrarot
Sende und Empfangsbetrieb.

Mit IR Sendediode und 38kHz IR Empfänger.

Demo Programm
Schaltplan
Bestückungsplan



Preis euro 23.- +MwSt +ship
Artikel: RC5 Demo
BestNr: 2069

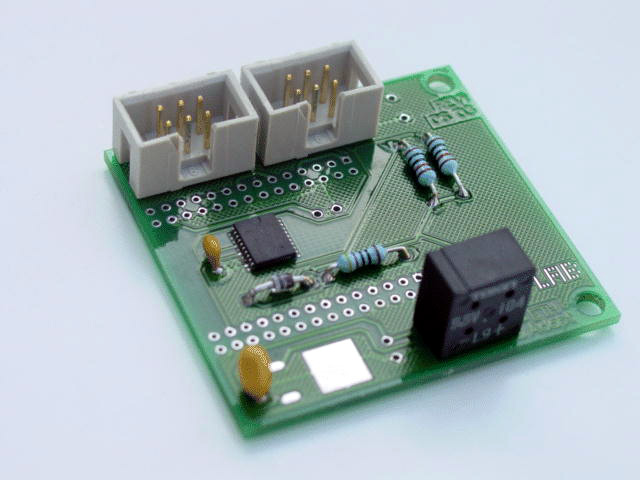

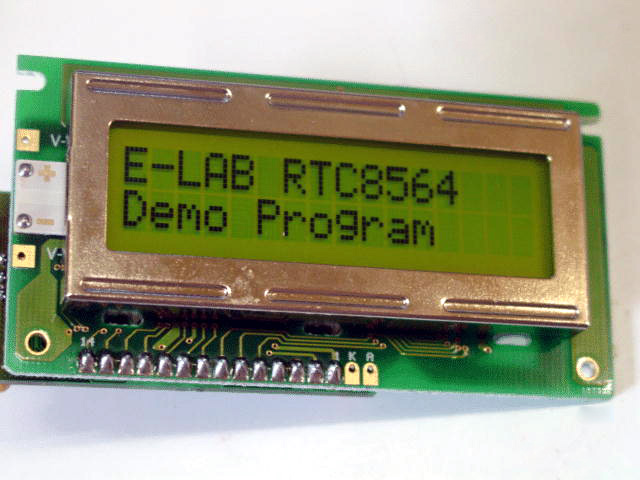

Präzisions Realtime Clock
Evaluation und Testboard für den I2C Uhren Baustein RTC8564 von Seiko.

Quarz ist im Chip selbst enthalten.
24std Gangreserve durch 0.1F Gold CAP
Kondensator. Passt zu den EvaBoards. Anschluss über I2C Interface.

Datenblatt RTC8564
Schaltplan
Bestückungsplan

Preis euro 22.- +MwSt +ship
Artikel: Precision Realtime Clock
BestNr: 2020

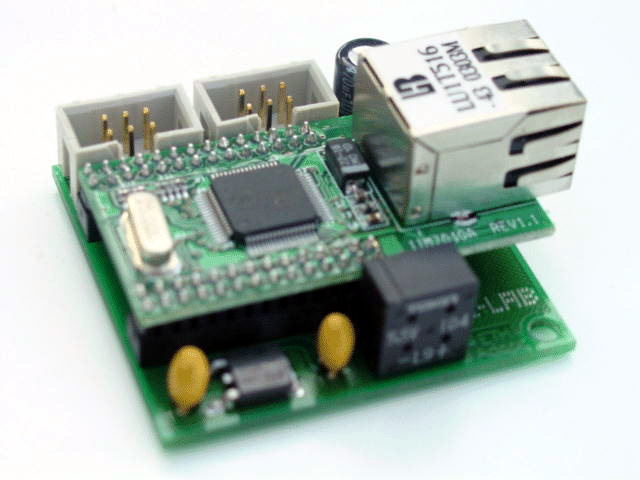

IM7010 Ethernet TCP/IP Adapter

Evaluation und Testboard für den TCP/IP Hardware Stack IM7010A.
Inklusive obiger Realtime Clock

Passt zu den EvaBoards. Anschluss über I2C Interface.

Schaltplan
Bestückungsplan

Preis euro 75.- +MwSt +ship
Artikel: TCP/IP Adapter
BestNr: 2021

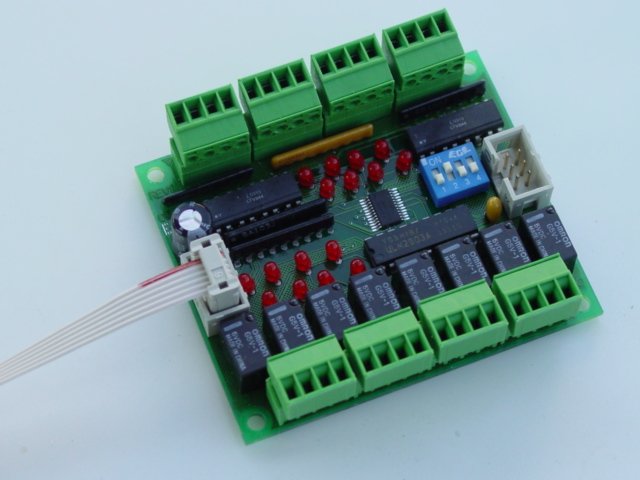

I2C Digital IO
Optokoppler und Relais Interface. 8 Ein- und 8 Ausgänge für 5..24Volt, bipolar.

Passt zu den EvaBoards. Anschluss über I2C Interface.

Test und Demo Source
Schaltplan
Bestückungsplan

Preis euro 60.- +MwSt +ship
Artikel: I2C DigIO
BestNr: 2048

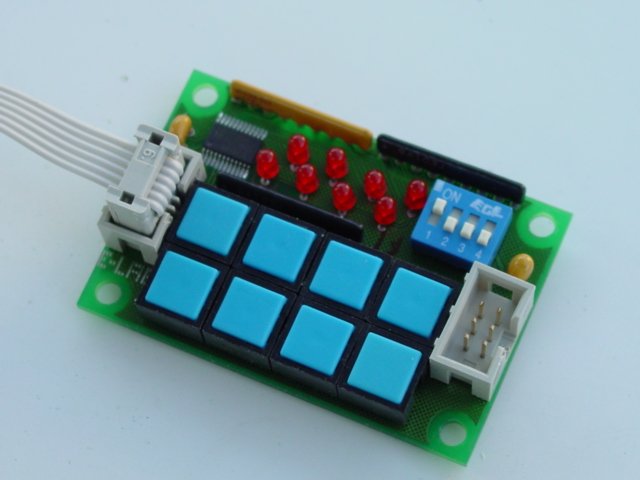

I2C Keys and LEDs
8 Tasten und 8 LEDs.

Passt zu den EvaBoards. Anschluss über I2C Interface.

Test und Demo Source
Schaltplan
Bestückungsplan

Preis euro 30.- +MwSt +ship
Artikel: I2C KeyLED
BestNr: 2049

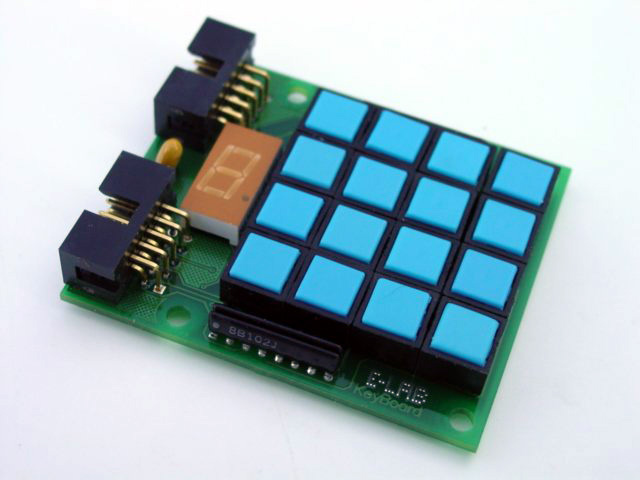

Keyboard 4x4 und 7seg Anzeige
16 Tasten. Demo und Testboard für den Matrix Port Treiber des AVRco.

Passt zu den EvaBoards.

Test und Demo Source
Schaltplan
Bestückungsplan

Preis euro 26.- +MwSt +ship
Artikel: Keyboard 7seg
BestNr: 2070

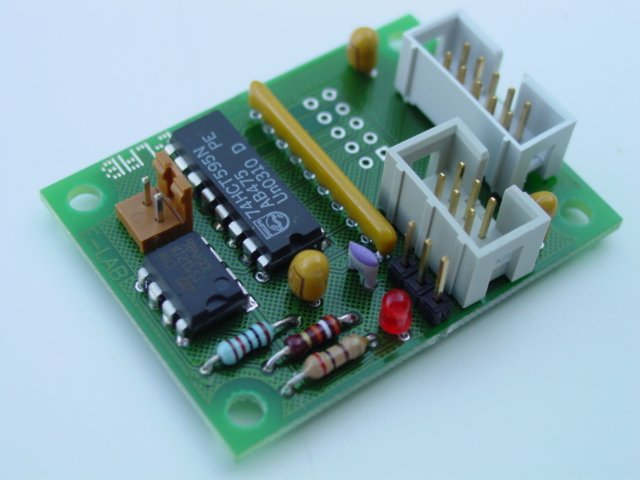

Serieller R2R DAC
8-Bit serieller Digital-Analog Converter mit 0..5Volt OP-Amp Ausgang. Anschluss über 3 Port Pins (seriell), 8bit Port (parallel) oder SPI.

Passt zu den EvaBoards.

Test und Demo Source
Schaltplan
Bestückungsplan

Preis euro 26.- +MwSt +ship
Artikel: SerDAC
BestNr: 2070

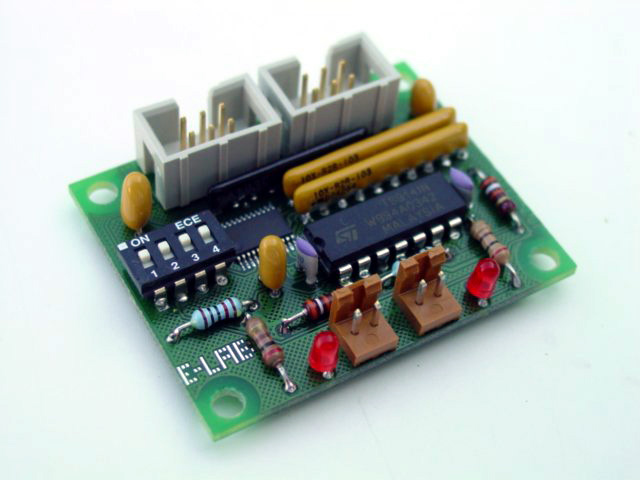

Serieller I2C R2R DAC 2 Kanäle
Zwei 8-Bit serielle Digital-Analog Converter mit 0..5Volt OP-Amp Ausgang. Wird über den I2C BUS angesteuert.

Passt zu den EvaBoards.

Test und Demo Source
Schaltplan
Bestückungsplan

Preis euro 28.- +MwSt +ship
Artikel: I2C-DAC
BestNr: 2071

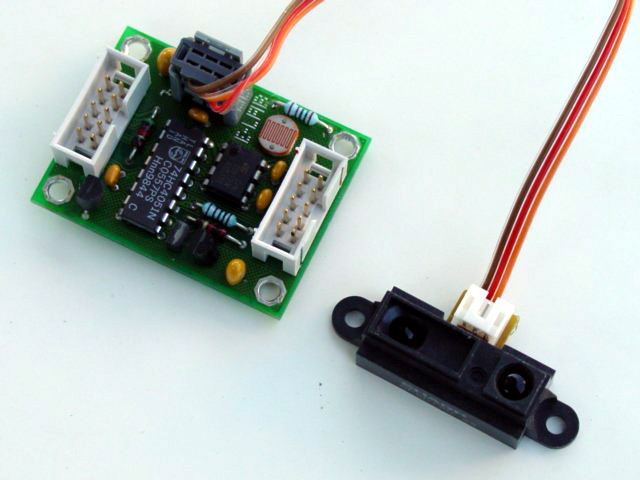

Nonlinear Sensor Demo und Test Board
Mit Sensoren für Temperatur, Licht und Entfernung. NTC, PT1000, LDR, Sharp Sensor.
Alle Sensoren sind nicht-linear und müssen linearisiert werden.
Anschluss an die ADC-Ports der EvaBoards.

Beispiel Programm
Sharp Datasheet
Schaltplan
Bestückungsplan

Preis euro 35.- +MwSt +ship
Artikel: NonLinear Sensors
BestNr: 2050

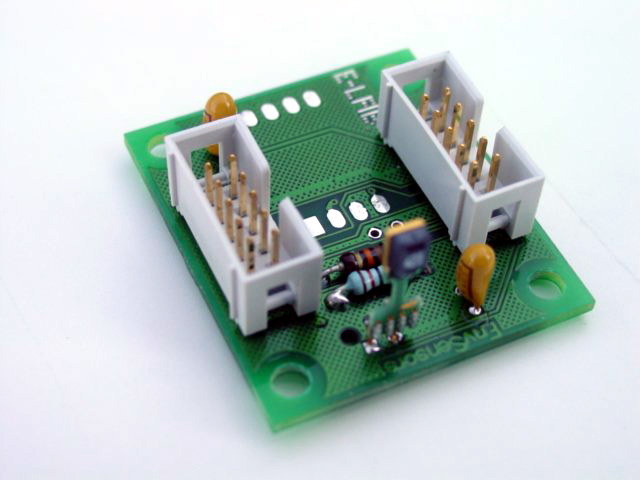

Umwelt Sensor Temperatur und Feuchte

Mit Temperatur und Feuchte Sensor SHT71

Beispiel Programm
SHT71 Datasheet
Schaltplan
Bestückungsplan

Preis euro 32.- +MwSt +ship
Artikel: EnvSens Temp
BestNr: 2080

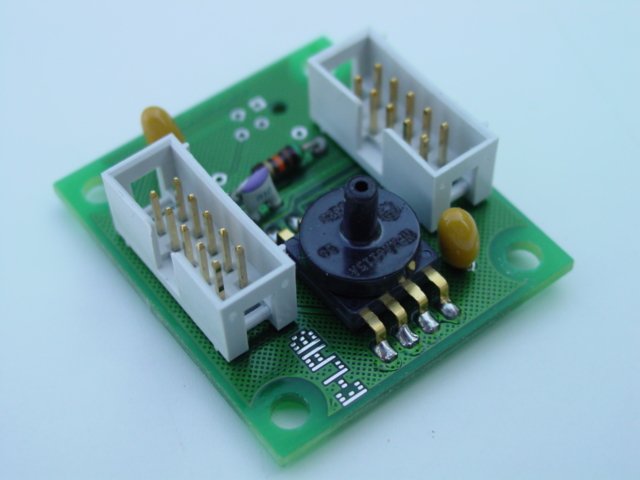

Umwelt Sensor Luftdruck
Mit absolut Druck Sensor = Barometer.
Temperatur stabilisiert und linearisiert.
Anschluss an das ADC-Ports der EvaBoards.

Beispiel Programm
MPX Datasheet
Schaltplan
Bestückungsplan

Preis euro 32.- +MwSt +ship
Artikel: EnvSensor Press
BestNr: 2079

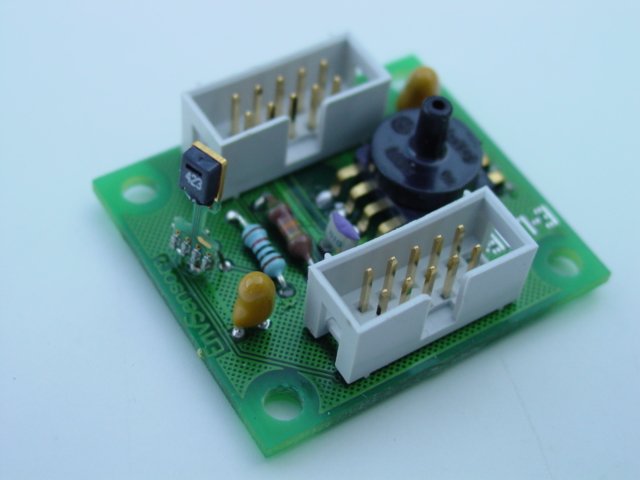

Umwelt Sensor Luftdruck, Temperatur und Feuchte (Wetterstation)
Mit absolut Druck Sensor = Barometer.
Temperatur stabilisiert und linearisiert.
Anschluss an das ADC-Ports der EvaBoards.

Mit Temperatur und Feuchte Sensor SHT71

Beispiel Programm
SHT71 Datasheet
MPX Datasheet
Schaltplan
Bestückungsplan

Preis euro 53.- +MwSt +ship
Artikel: EnvSensors
BestNr: 2081

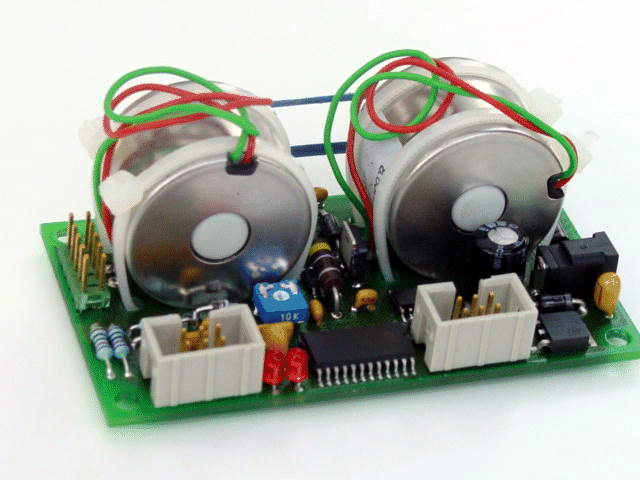

Regelschleifen Lern und Testboard
Evaluation und Testboard zum Lernen, Üben und Testen von Regelschleifen, wie z.B. PID Regler oder Fuzzy Logic.Enthält DC Motor mit Tacho, Heizwider stand mit Temp-Sensor, 2 Power PWMs.

Passt zu den EvaBoards. Anschluss über I2C Interface.

Beispiel Programm
Schaltplan
Bestückungsplan

Preis euro 60.- +MwSt +ship
Artikel: I2C Control Loop
BestNr: 2022

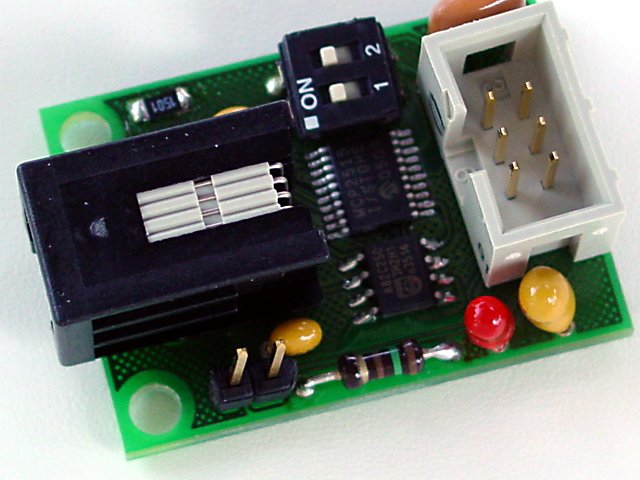

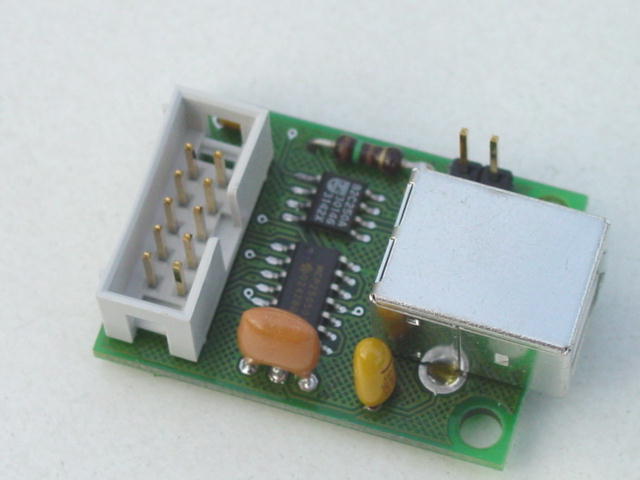

CAN-BUS SPI Interface
Evaluation und Testboard zum Erproben und Üben des CAN-BUS Betriebs.

Controller MCP2515 CAN2.0

Passt zu den EvaBoards. Anschluss über SPI Interface.

Datenblatt 2515
Schaltplan
Bestückungsplan

Preis euro 35.- +MwSt +ship
Artikel: CAN-BUS SPI Interface
BestNr: 2024

CAN-BUS IO Expander
Evaluation und Testboard zum Erproben und Üben des CAN-BUS Betriebs.

Controller MCP25050 CAN2.0
8xDigital IO, 4x10Bit ADC, 2xPWM.

Passt zum CAN-BUS SPI Interface

Schaltplan
Bestückungsplan
Datenblatt 25050

Preis euro 35.- +MwSt +ship
Artikel: CAN-BUS IO Expander
BestNr: 2025

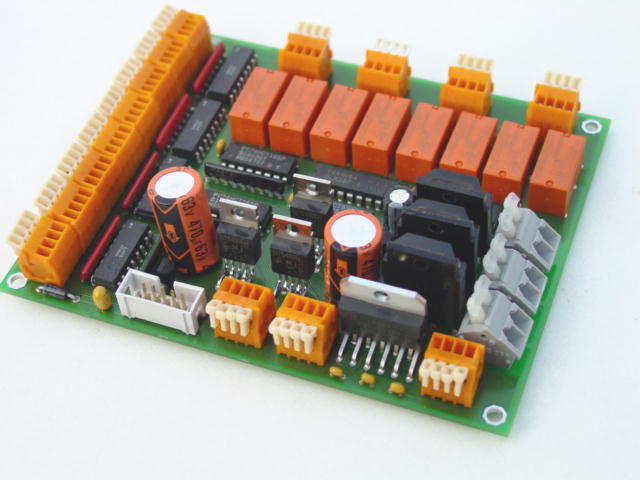

IO Expander Power
Universal Input/Output Board für den AVRco Treiber IOexpand. 24Volt Technik.

8xRelais Ausgang, 16xOpto Eingänge,
1xFullbridge DC Ausgang 2Amp
3xMOS Highside Switch 3Amp
3xOpto-Triac 3Amp Nullspannungs Schalter.

Passt zu den EvaBoards.

Schaltplan
Bestückungsplan

Preis euro 140.- +MwSt +ship
Artikel: IO Expander Power
BestNr: 2026

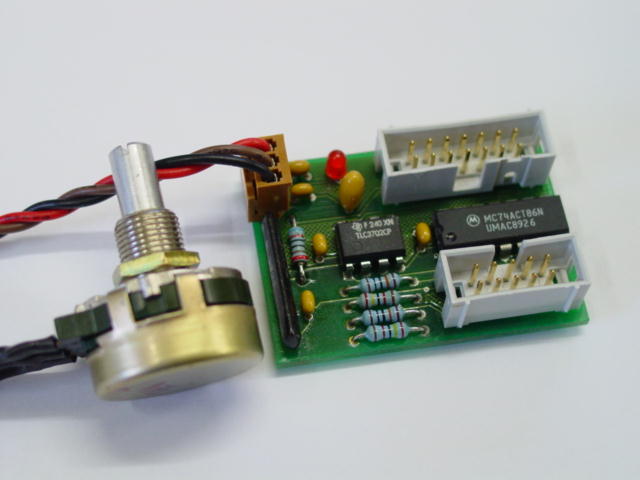

Incremental Decoder Demo
Evaluation und Testboard zum Testen des AVRco Treiber IncrPort.

Passt zu den EvaBoards.

Anschluss über die Port_BE Schnittstelle.
2-Phasen Inkremental Geber (ohmisch) enthalten, Auflösung total: 300 imp/U

Beispiel Programm
Schaltplan

Bestückungsplan

Preis euro 35.- +MwSt +ship
Artikel: Increment Decoder
BestNr: 2035

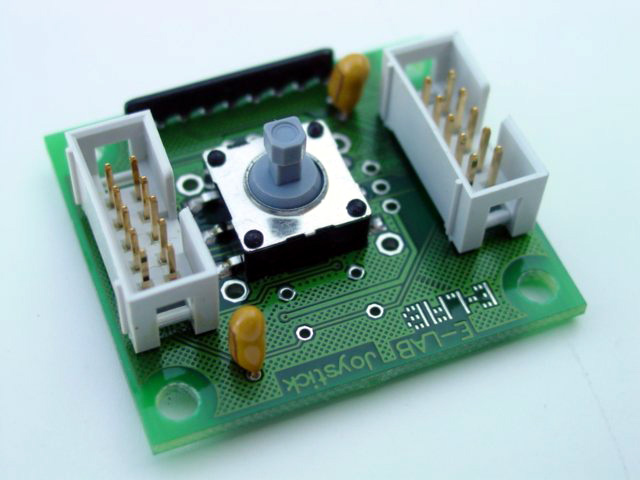

Digitaler 5-Wege Joystick
Mit 2 Schliesskontakten für die X und Y Richtungen und einem weiteren für die Z Achse.

Passt zu den EvaBoards.


Beispiel Programm
Schaltplan

Bestückungsplan

Preis euro 16.- +MwSt +ship
Artikel: Joystick-D
BestNr: 2074

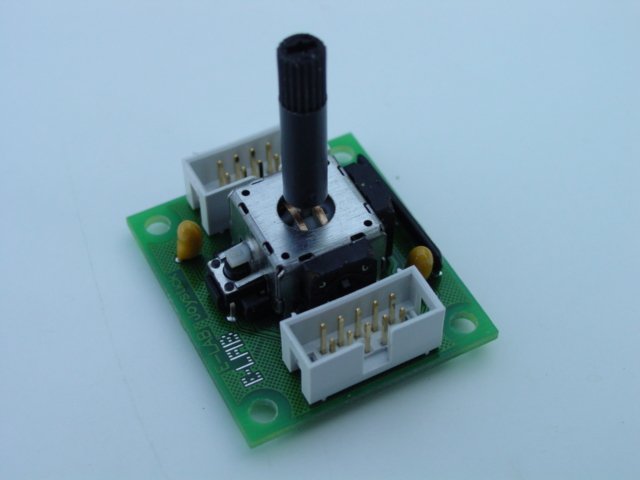

Analoger X-Y Joystick
Mit 2 Potentiometer für die X und Y Richtungen und einem Schliesskontakt für die Z Achse.

Passt zu den EvaBoards.


Beispiel Programm
Schaltplan

Bestückungsplan

Preis euro 19.- +MwSt +ship
Artikel: Joystick-A
BestNr: 2075

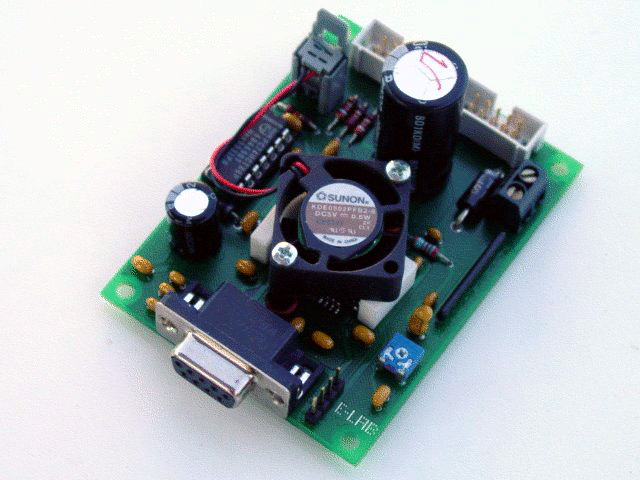

Stepper Motor Controller Power Stufe
2x1Amp für 2-Phasen Motore. Sinus förmiger Strom (wave drive) mit 8 Micro Steps.

Eingänge: 1x Step, 1x Richtung, 2Bit für Strom = 4 Leistungs Stufen. Inklusive Schrittmotor

Datenblatt A3977
Schaltplan
Bestückungsplan
Demo Programm

Preis euro 40.- +MwSt +ship
Artikel: Stepper Axe 2x1Amp
BestNr: 2051

Stepper Motor Controller Power Stufe
2x2Amp für 2-Phasen Motore. Sinus förmiger Strom (wave drive) mit 8 Micro Steps.

Eingänge: 1x Step, 1x Richtung, 2Bit für Strom = 4 Leistungs Stufen. Inklusive Schrittmotor

Datenblatt A3977
Schaltplan
Bestückungsplan
Demo Programm

Preis euro 47.- +MwSt +ship
Artikel: Stepper Axe 2x2Amp
BestNr: 2052

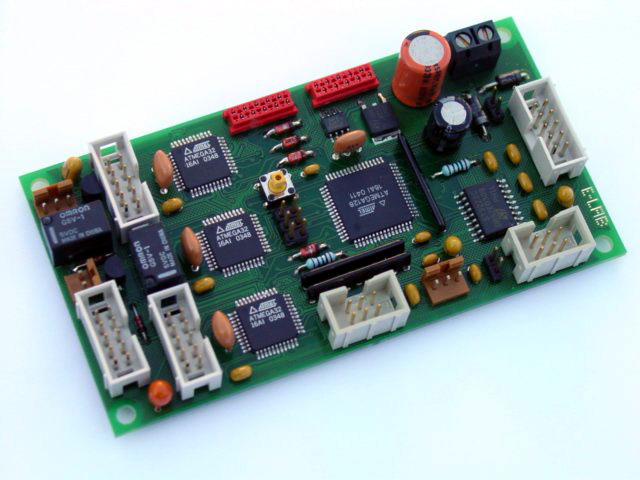

Stepper Motor Basis 3 Achsen
1xMega128, 3xMega32 für Steuerung von bis zu 3 obiger Stepper Endstufen.

2 Relais Ausgang, 2 Manuelle Eingänge.
RS232 für PC Anschluss, I2C für Jog Control

AVR und PC Sources, Demo Programm
Schaltplan
Bestückungsplan
Manual

Preis euro 85.- +MwSt +ship
Artikel: Stepper Base 3x
BestNr: 2053

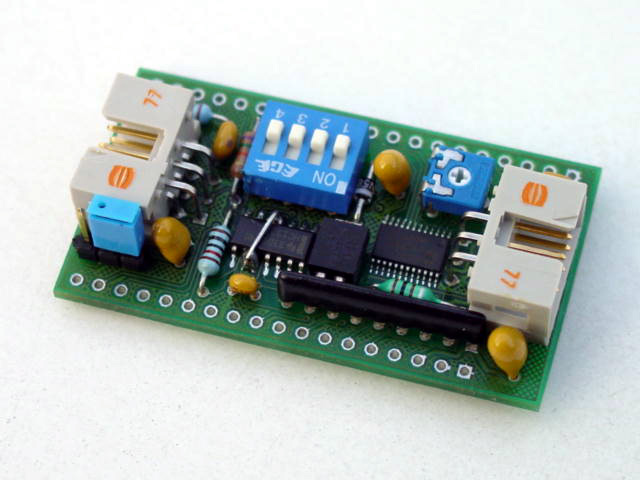

GraphicLCD-I2C Interface Adapter
Test und Demo Board für den AVRco
Graphic-LCD Treiber im I2C/TWI Mode.

Passt zu den EvaBoards. Anschluss über die I2C Schnittstelle. 2 Standard Steckverbinder on Board für diverse LCD Anschluss Typen. -12Volt Kontrast on Board. Passendes Graphic Display weiter unten.

Schaltplan
Bestückungsplan
Demo Programm

Preis: euro 22.- +MwSt +ship
Artikel: I2C Graphic LCD Interface
BestNr: 2028

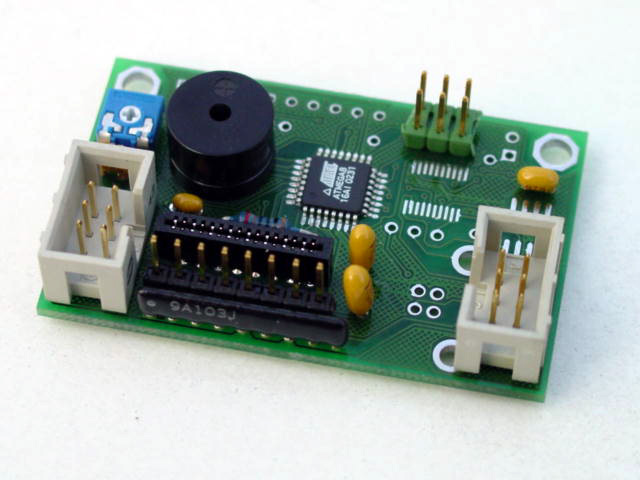

Mega8 Terminal Board I2C
Kleines autarkes LCD Terminal Board mit
I2C-Host Anbindung.

Passt zu den EvaBoards. Anschluss eines LCD Displays und Keyboard. Kontrast Regler und Piepser on Board. Passende Displays und Keyboard weiter unten.

Schaltplan
Bestückungsplan
Firmware source

Preis: euro 25.- +MwSt +ship
Artikel: Mega8 Terminal I2C
BestNr: 2029

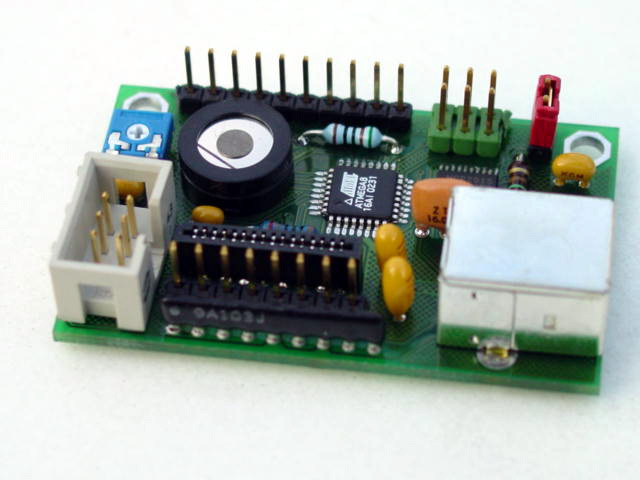

Mega8 Terminal Board CAN
Kleines autarkes LCD Terminal Board mit
CAN-Host Anbindung über MCP2515.

Passt zu den EvaBoards. Anschluss eines LCD Displays und Keyboard. Kontrast Regler und Piepser on Board. Passende Displays und Keyboard weiter unten. Freier TWI Port.

Schaltplan
Bestückungsplan
Datenblatt 2515

Preis: euro 32.- +MwSt +ship
Artikel: Mega8 Terminal CAN
BestNr: 2030

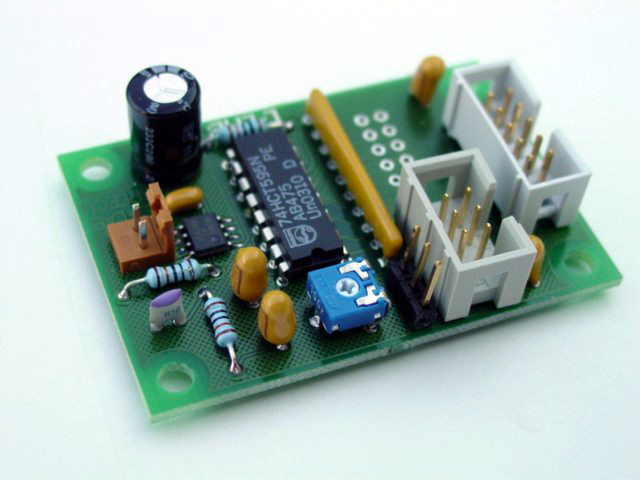

Speech Demo - Sprach Ausgabe
Test und Demo Board für den AVRco
Speech Treiber. Kann mit Hilfe des Treibers WAV Dateien 8bit/11kHz/Mono abspielen.
Treiber erst in AVRco Version 4.

Passt zu den EvaBoards. Anschluss über 3 Port Pins (seriell), 8bit Port (parallel) oder SPI.
Inklusive Lautsprecher.

Demo Programm
Schaltplan
Bestückungsplan

Preis: euro 21.- +MwSt +ship
Artikel:Speech Demo
BestNr: 2078

Folien Tastatur zum M8Terminal
Kleine Folien Tastatur für obige Mega Terminals. 56x76mm

Passt zu den Mega8 Terminals.

Info

Preis: euro 10.- +MwSt +ship
Artikel: Foil Keyboard
BestNr: 2031

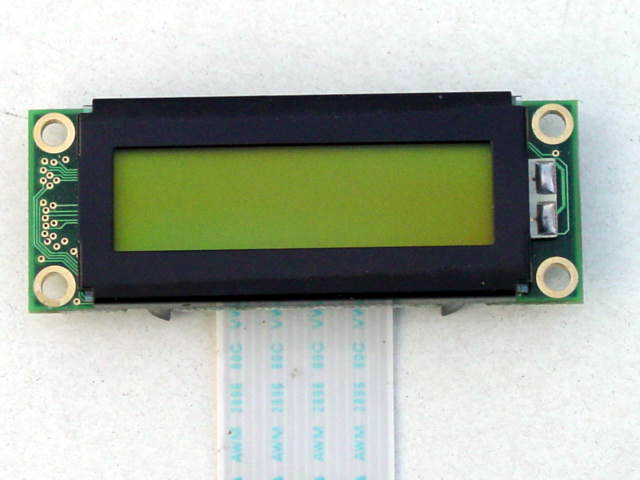

Alpha-numerisches LCD Display

2x16 Zeichen. Controller 44780. Positive Kontrast Spannung.
LED Hintergrund Beleuchtung.




Preis euro 10.- +MwSt +ship
Artikel: Standard LCD 2x16
BestNr: 2023

Alpha-numerisches LCD Display

2x16 Zeichen. Controller 44780. Positive Kontrast Spannung.
LED Hintergrund Beleuchtung.

Extrem klein 53x20mm total

Passt zu den Mega8 Terminals.

Darenblatt

Preis euro 12.- +MwSt +ship
Artikel: Mini LCD 2x16
BestNr: 2032

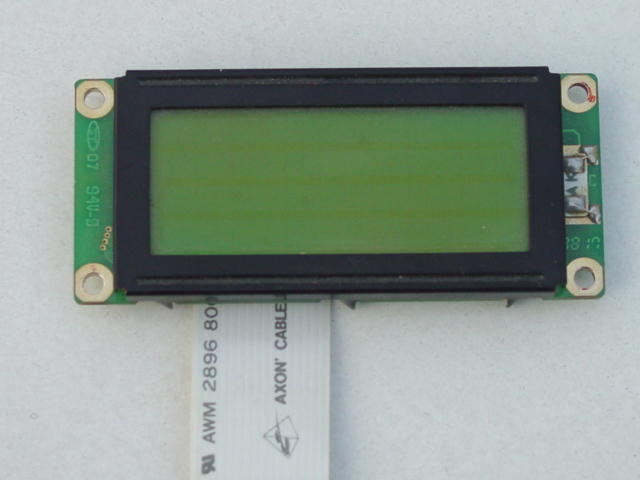

Alpha-numerisches LCD Display

4x20 Zeichen. Controller 66712. Positive Kontrast Spannung.
LED Hintergrund Beleuchtung.

Sehr klein 65x29mm total

Passt zu den Mega8 Terminals.



Preis euro 20.- +MwSt +ship
Artikel: Mini LCD 4x20
BestNr: 2033

Alpha-numerisches LCD Display

4x20 Zeichen. Controller 44780. Positive Kontrast Spannung.
LED Hintergrund Beleuchtung, ca. 200mA

Grösse 98x60mm total, Display 85x30mm

Datenblatt

Preis euro 28.- +MwSt +ship
Artikel: Standard LCD 4x20
BestNr: 2066

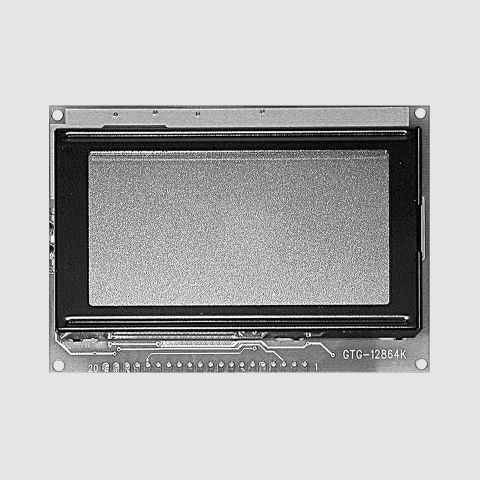

Graphisches LCD Display 128x64

128x64 Pixel. Controller KS0108. Negative Kontrast Spannung -9V.
LED Hintergrund Beleuchtung.

Grösse 93x70mm total

Passt zu dem GraphicLCD-I2C Interface Adapter.

Datenblatt

Preis euro 38.- +MwSt +ship
Artikel: Graphic LCD 128x64
BestNr: 2034

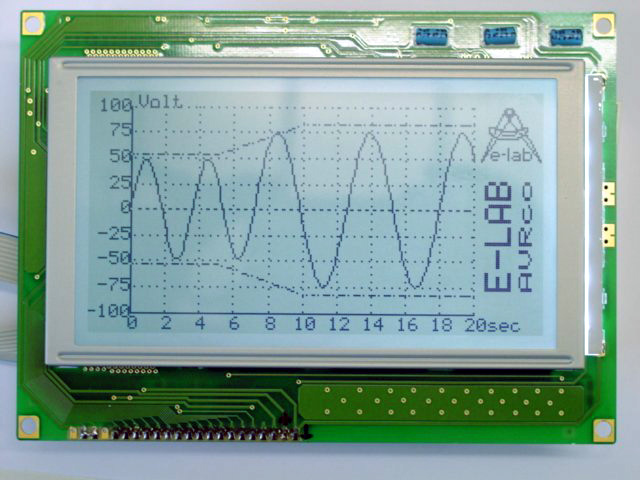

Graphisches LCD Display 240x128

256x128 Pixel. Controller T6963.
Weisse LED Beleuchtung, ca. 250mA
Single 5Voltt Versorgung

Grösse 144x104mm total
Display 114x64mm

Datenblatt

Preis euro 60.- +MwSt +ship
Artikel: Graphic LCD 240x128
BestNr: 2065

Keramik Resonatoren
Mit eingebauten Kondensatoren
Tol. +/-0.5%
Temp +/-0.3% -20..+80grad

Werte: 6.4MHz und 16.0MHz

10 Stk Preis euro 5.- +MwSt +ship
Artikel: Ceramic Resonator 6.4MHz
BestNr: 2039
Artikel: Ceramic Resonator 16MHz
BestNr: 2036

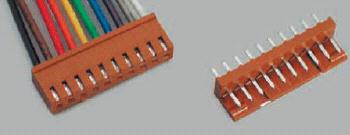

Board Verbinder Kabel
Stift + Buchsenleiste RM2.54
Länge 25cm, Enden verzinnt
Verpolungsschutz, Verriegelung.
Nylon, Bauhöhe 10mm

2pol 10Stk. euro 5.- +MwSt +ship
BestNr: 2037
3pol 10Stk. euro 7.50 +MwSt +ship
BestNr: 2038

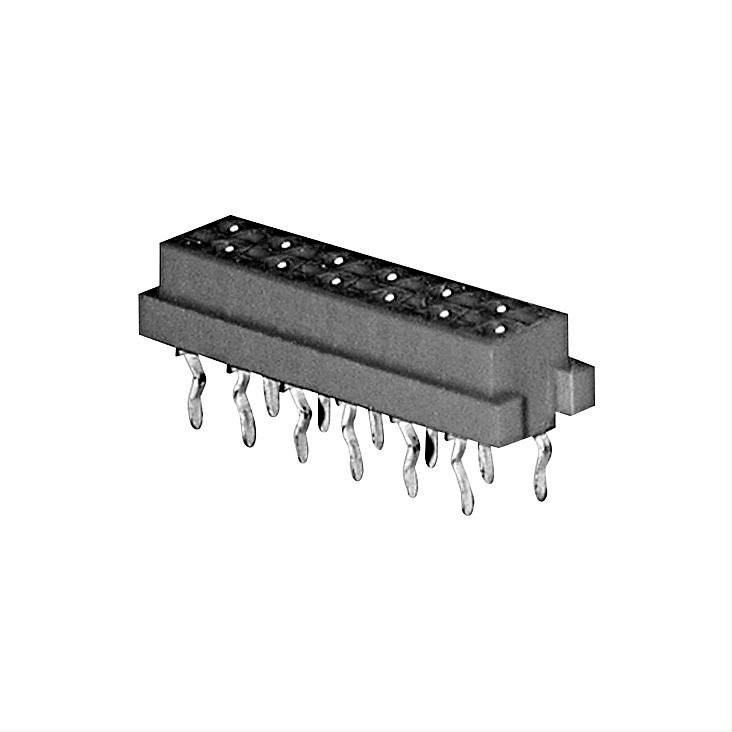

MicroMatch Steckverbinder
Buchsenleiste RM2.54/1.27
Verpolungsschutz
für untenstehenden Stecker

Artikel: MicroMatch 6pin female
Preis: euro 1.- +MwSt +ship
BestNr: 2056

Artikel: MicroMatch 10pin female
Preis euro 1.20 +MwSt +ship
BestNr: 2057

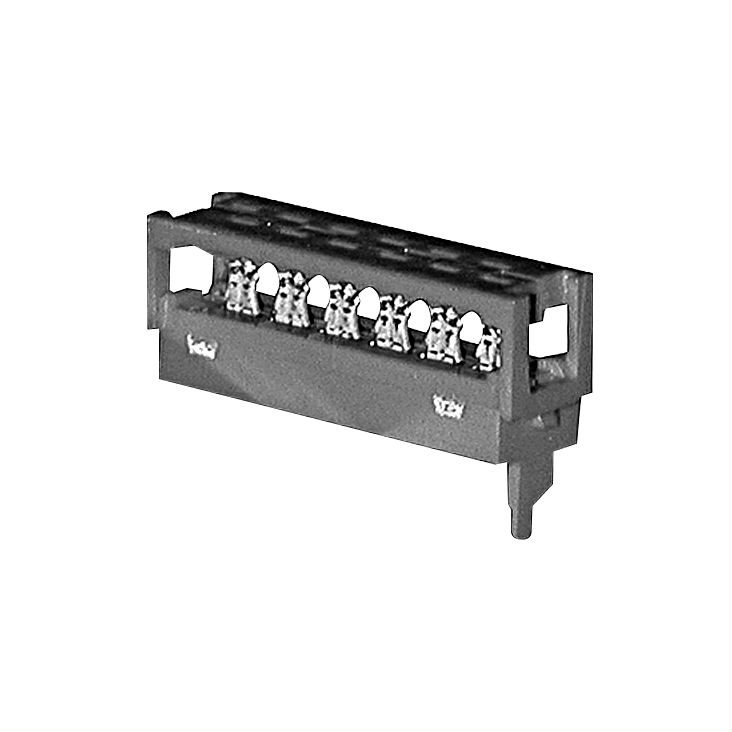

MicroMatch Steckverbinder

Steckerleiste RM2.54 für Flachbandkabel
Verpolungsschutz
für obenstehende Buchse

Artikel: MicroMatch 6pin male
Preis: euro 1.- +MwSt +ship
BestNr: 2054

Artikel: MicroMatch 10pin male
Preis euro 1.20 +MwSt +ship
BestNr: 2055





















E-LAB Computers, Grombacher Str. 27, 74906 Bad Rappenau, e-mail info@e-lab.de, Tel. 07268/9124-0, Fax. 07268/9124-24
webdesign by contronix
